LAMILUX Modular Glass Skylight MS78
Het beste van twee werelden
De voordelen op een rij
Modular Glass Skylight MS78
Ontwerp
- Homogene uitstraling van de ventilerende en vaste elementen dankzij onzichtbare integratie van de to openen modules (NFI)
- Compact design in het interieur dankzij to openen modules met onzichtbare, geïntegreerde aandrijvingen
- Duurzaam productontwerp maakt een gesloten grondstoffenkringloop mogelijk door pure recycling
Daglicht en toevoer van verse lucht
- Groot aandeel glas dankzij modulegroottes tot 1,30m x 3,00m
- Volledig lichtoppervlak door raam zonder klemlijst
- maximale vrijheid in ventilatie door onbeperkte plaatsing ventilerende modules
Comfort
- Nauwkeurige installatie dankzij de V-groef en zelfuitlijnende moduleverbinding (SAM)
- Geoptimaliseerd bouwproces dankzij volledige installatie vanaf het dak in één keer, inclusief dampdichte aansluiting
- Eenvoudige en veilige dakintegratie dankzij de unieke montagetechniek van het systeem
- Directe montage op dragende ondergrond van beton, staal of hout zonder extra montage- en nivelleringsprofielen
Veiligheid
- Maximale veiligheid vanaf het eerste afdichtingsniveau dankzij het stootvoeg afwateringsprofiel (SEP)
- Beste kwaliteitsnormen dankzij hoge mate van prefabricage
- Besparing op energiekosten dankzij thermische isolatiewaarden die ruim boven de wettelijke vereisten volgens GEG liggen
- Veiligheid dankzij de lange levensduur van het hele systeem
Modular Glass Skylight MS78
Unieke combinatie van LAMILUX dakramen met nieuwe innovaties voor lichtstraten
Al meer dan 70 jaar overtuigen we de markt met innovatieve, geavanceerde lichtstraten. We zijn nooit tevreden met de status-quo. We ontwikkelen onze daglichtsystemen voortdurend om u de technisch meest geavanceerde oplossing op de markt te kunnen bieden. Omdat we u boven het verwachte niveau willen inspireren en u en uw projecten meer willen bieden: meer functionaliteit, meer energie-efficiëntie, meer design, meer daglicht, meer frisse lucht, meer veiligheid, meer variatie, meer ontwerpvrijheid. Om dit te bereiken, ontwikkelen we niet alleen elk van onze daglichtsystemen voortdurend verder, maar combineren we ook de individuele voordelen van de afzonderlijke lichtstraten en voegen we nieuwe innovaties toe die voor u het grootste totale voordeel creëren. Talloze succesvol gerealiseerde projecten bevestigen de unique selling points van onze beproefde daglichtsystemen van het LAMILUX FE platdakraam en het LAMILUX PR60 glasdak. Ons LAMILUX FE platdakraam overtuigt door korte levertijden dankzij gestroomlijnde en geautomatiseerde processen, de beste kwaliteitsnormen dankzij een hoge mate van prefabricage en een eenvoudige en veilige dakintegratie dankzij de unieke montagetechniek van het systeem. Ons LAMILUX glasdak PR60 voorziet uw projecten van grote lichtoppervlakken dankzij de meervoudige beglazing, ondersteunt uw gebouwen met een veilige glasdakafwatering met twee afwateringsniveaus en biedt een hoog ventilatiecomfort dankzij de variabele integratie van de ventilerende ramen. We hebben deze productvoordelen gebundeld en er nieuwe glasdakinnovaties aan toegevoegd. Het resultaat is ons LAMILUX Modular Glass Skylight MS78, dat het beste van de twee beproefde daglichtsystemen combineert en bovendien indruk maakt met innovaties op het gebied van glasdaken.
De nieuwe lichtstraat van LAMILUX biedt u veel ontwerpvrijheid, want hij is verkrijgbaar in breedtes tot 3,00 meter met variabele lengtes. Onze nieuwe Modular Glass Skylight MS78 kan naar wens worden geïnstalleerd met een hellingshoek tussen 5° en 30°. Samen met het vlakke ontwerp van het glasoppervlak en het kozijnprofiel aan de dakrand biedt dit een optimale waterafvoer, wat vuile randen voorkomt en schonere glasoppervlakken bevordert. Voor u en uw projecten maakt de Modular Glass Skylight MS78 een optimale daglichttoetreding mogelijk dankzij het hoge glasaandeel in de modules en volledige lichtoppervlakken dankzij ventilerende ramen zonder klemlijsten. U kunt het aantal to openen modules in uw MS78 constructie op maat vrij plannen, zelfs direct naast elkaar. Zo creëert de LAMILUX Modular Glass Skylight MS78
een maximale ventilatieruimte en een uitstekende toevoer van frisse lucht en zuurstof voor uw gebouw. Onze Modular Glass Skylight MS78 is niet alleen indrukwekkend op het gebied van daglicht en frisse lucht, maar zet ook nieuwe standaarden op het gebied van design. Dit komt doordat de integratie van natuurlijke ventilatie (NFI) van de MS78 een homogeen uiterlijk creëert van ventilatieramen en vaste elementen van binnen en buiten. De onzichtbare aansturing van de ventilerende delen zorgen ook voor een minimalistisch design aan de binnenkant. Ook op het gebied van veiligheid scoort de LAMILIX Modular Glass Skylight MS78 hoog. Het garandeert maximale veiligheid vanaf het eerste afdichtingsniveau dankzij een slagvast afwateringsprofiel (SEP), de hoogste kwaliteitsnormen dankzij een hoge mate van prefabricage en duurzame en onderhoudsvriendelijke materialen en oppervlakken. U profiteert ook van korte levertijden dankzij gestroomlijnde, geautomatiseerde processen en eenvoudige en veilige dakintegratie dankzij de gepatenteerde montagetechniek van de Modular Glass Skylight MS78.

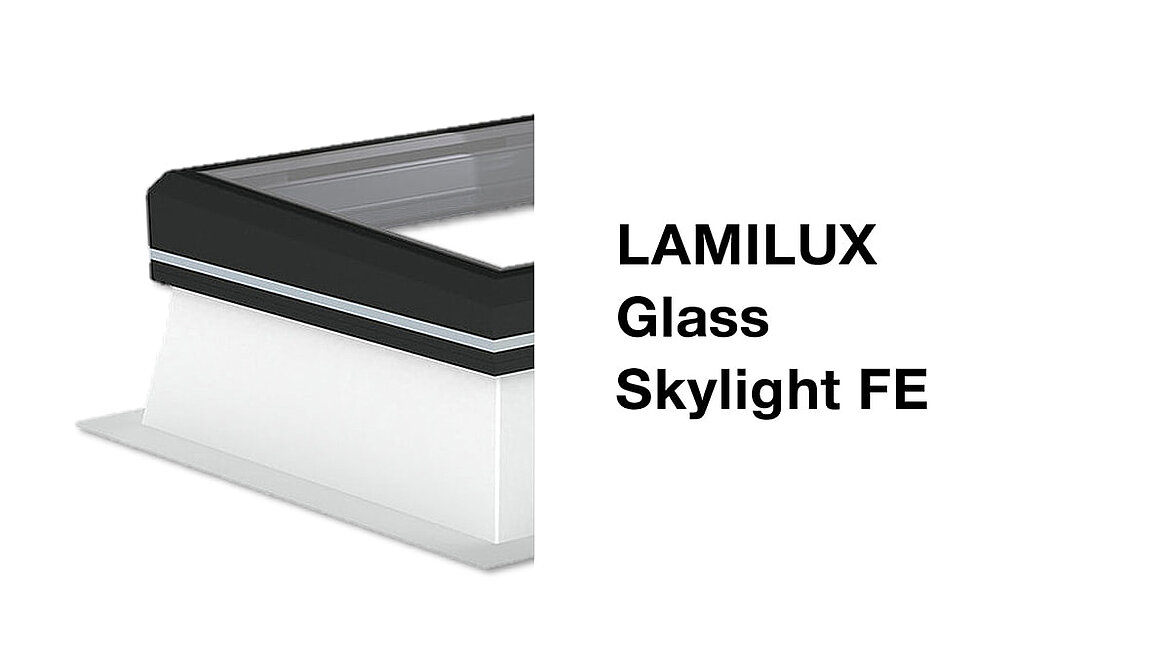

Profiteer van de voordelen van het FE platdakraam
- Korte levertijden dankzij efficiënte en geautomatiseerde processen
- Beste kwaliteitsnormen dankzij hoge mate van prefabricage
- Eenvoudige en veilige dakintegratie dankzij de unieke montagetechniek van het systeem

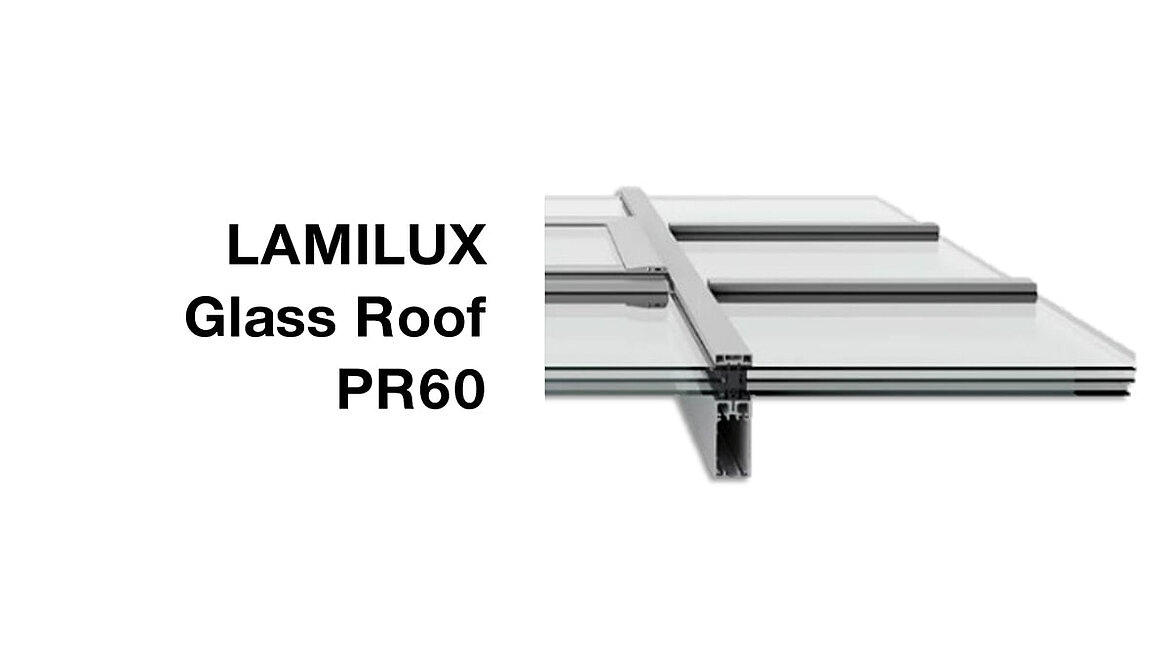

Profiteer van de voordelen van de PR60 lichtstraat
- Grote lichtoppervlakken dankzij meerdere glaspanelen
- Aantoonbare afwatering met twee afwateringsniveaus
- Hoog ventilatiecomfort dankzij variabele integratie van to openen modules
Varianten
MS78 Modular Glass Skylight MS78

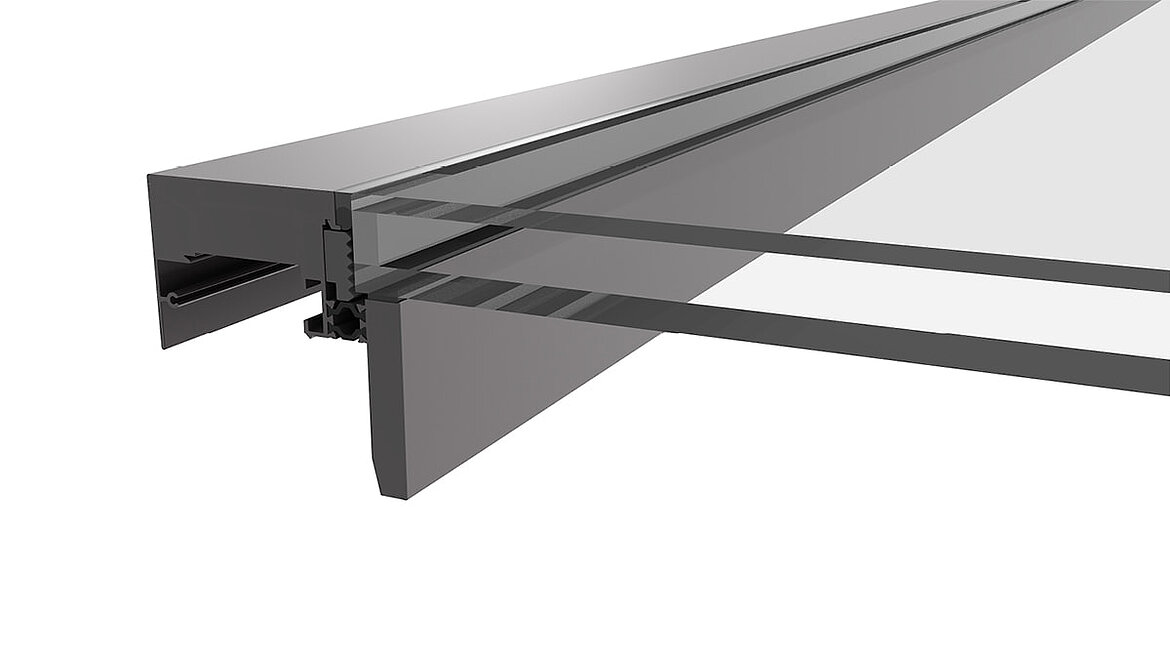

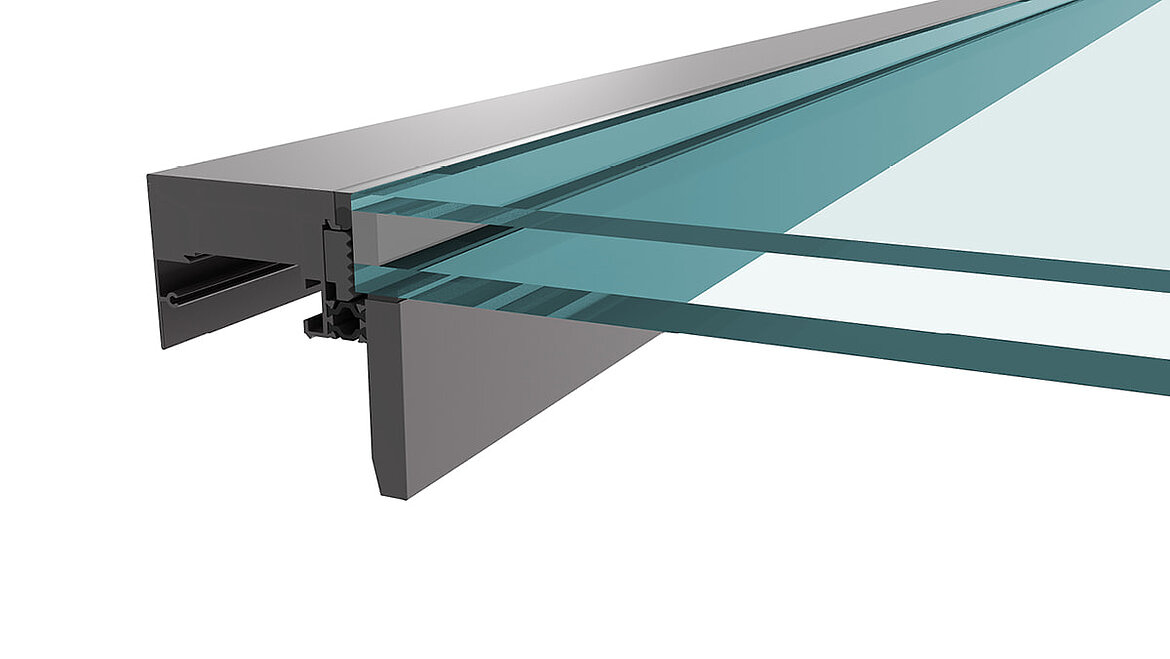

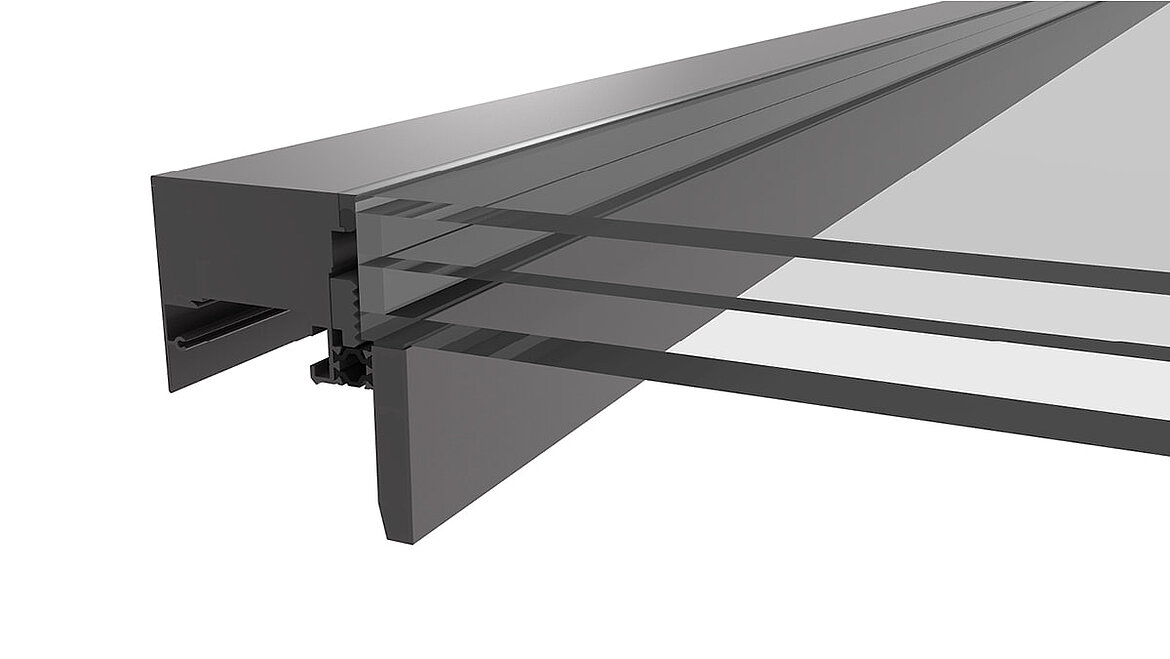

Beglazingsvarianten
Ons beglazingsassortiment houdt rekening met de volgende individuele aspecten
- Inval van daglicht - transparantie en lichtverspreiding
- Energie-efficiëntie / thermische isolatie
- Bescherming tegen de zon / warmte-isolatie
- Geluidsisolatie
- Permanente doorvalbeveiliging

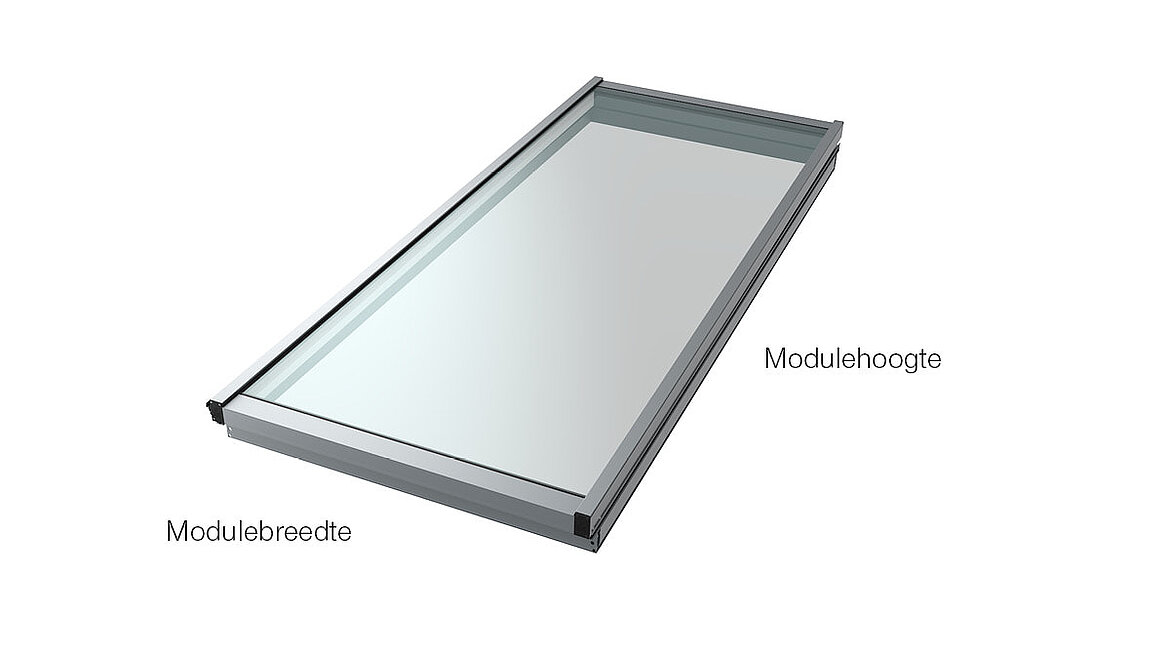

Afmetingen
Onze LAMILUX Modular Glass Skylight MS78 is ontworpen als een lessenaarsdak en is verkrijgbaar in breedtes tot 3,00 meter met variabele lengtes, waardoor het perfect is voor een breed scala aan toepassingen. De vrije configuratie in breedte en lengte geeft u veel ontwerpvrijheid om uw project af te ronden met een op maat gemaakt glazen dak dat is afgestemd op uw wensen en architecturale eisen. Ons nieuwe LAMILUX glazen dak kan worden geïnstalleerd met een glashelling tussen 5° en 30°, afhankelijk van uw wensen. Samen met het vlakke ontwerp van het glasoppervlak en het kozijnprofiel aan de dakrand biedt dit een optimale waterafvoer, wat vuile randen voorkomt en zorgt voor schonere glasoppervlakken.
Alle lengtes en breedtes kunnen worden gecombineerd.
Modulebreedte (in m) | |||||
---|---|---|---|---|---|
0,675 | 0,75 | 0,80 | 0,90 | 1,00 | |
1,10 | 1,20 | 1,30 |
Modulehoogte (in m) | |||||
---|---|---|---|---|---|
0,70 | 0,90 | 1,10 | 1,30 | 1,50 | |
1,70 | 1,90 | 2,00 | 2,10 | 2,30 | |
2,40 | 2,50 | 2,70 | 3,00 |
De accessoires
Modular Glass Skylight MS78

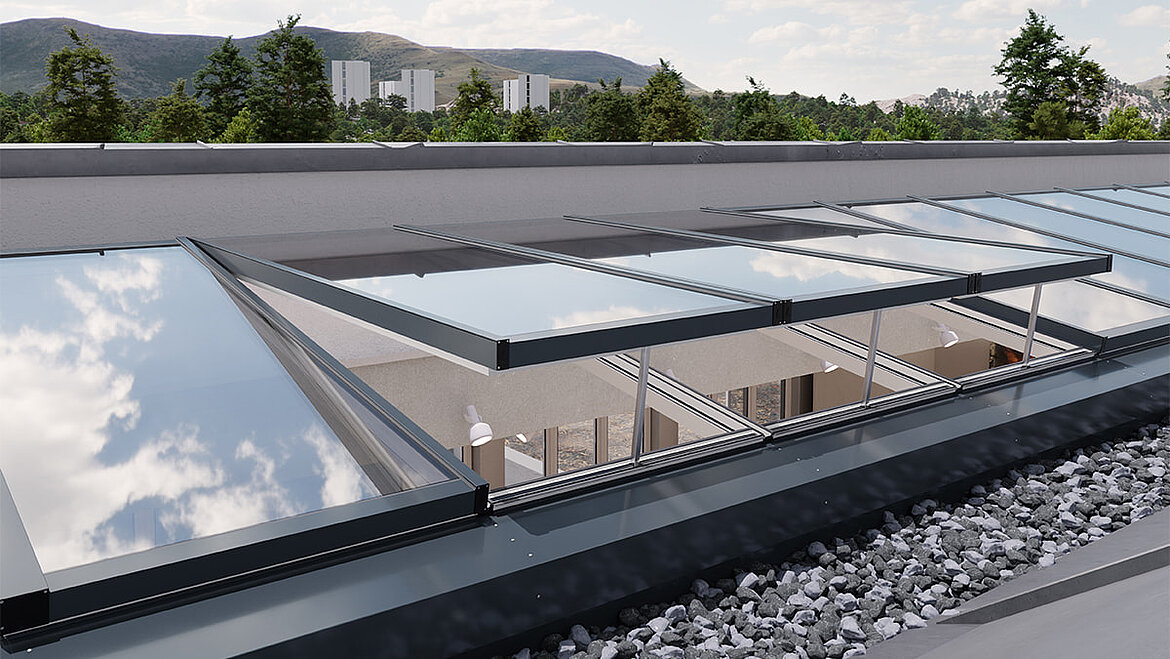

Het ventilatiesysteem
Ons systeem biedt u een maximaal ventilatiegebied en volledige variabiliteit. De vleugels kunnen in een willekeurig aantal direct naast elkaar worden geplaatst zonder dat er vaste panelen tussen hoeven. Toch zijn ze zo geïntegreerd dat er geen klemlijst nodig is, wat betekent dat het volledige ventilatie- en lichtgebied van het dragende profielsysteem onbelemmerd blijft. Dit komt ook het uiterlijk ten goede: ventilatievleugels en vaste panelen zien er hetzelfde uit en vormen een harmonieus totaalbeeld. Zelfs de aandrijvingen doen geen afbreuk aan dit uiterlijk. Ze maken een effectieve openingsbreedte van 250 mm mogelijk en zijn weggewerkt in het profielsysteem. In deze combinatie is het ventilatiesysteem een absolute innovatie op het gebied van lichtstraten.

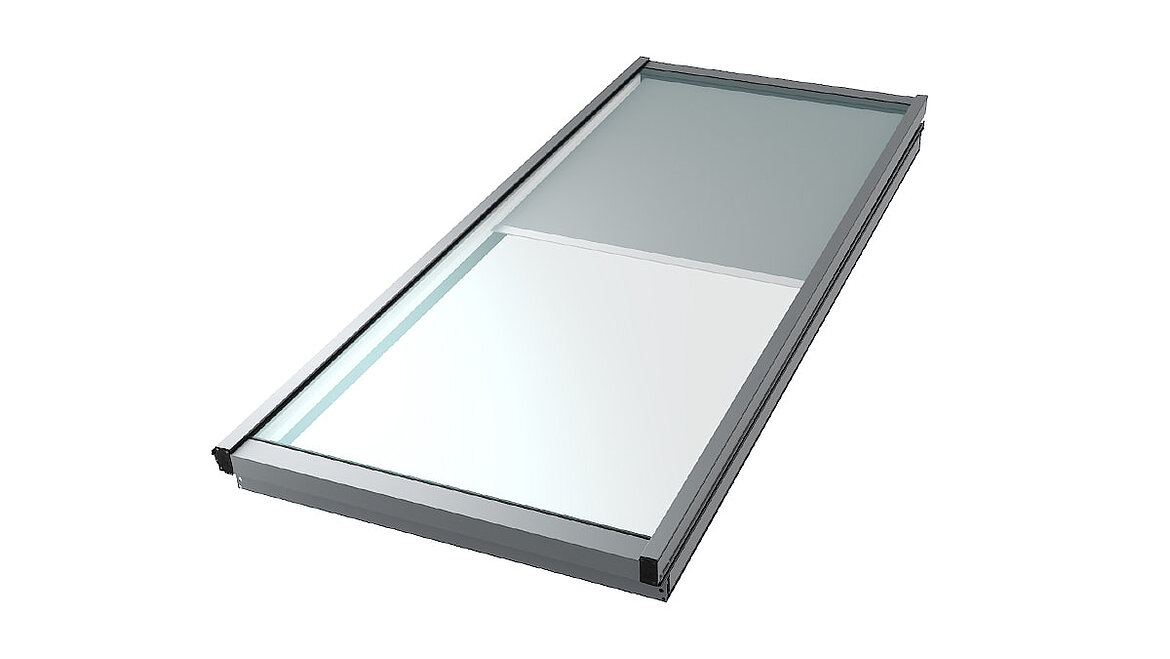

Interne rolgordijnen
Optioneel kan onze Modular Glass Skylight MS78 worden uitgerust met een intern rolgordijn voor optimale privacy en bescherming tegen zonlicht en verblinding. Ons rolgordijnsysteem voor de LAMILUX Modular Glass Skylight MS78 heeft een verfijnd en esthetisch aantrekkelijk design en past naadloos in het totaalbeeld van de lichtstraat. De zonwering voor de Modular Glass Skylight MS78 loopt op dunne draden en neemt daardoor in geopende toestand nauwelijks licht in. Onze interne rolgordijnen bieden een aantal voordelen als het gaat om zonwering. Door een rolgordijn te installeren, wordt de zonnestraling verminderd en wordt de warmteontwikkeling in het interieur geminimaliseerd. Tegelijkertijd wordt verblinding door direct zonlicht vermeden.
Technische gegevens
Modular Glass Skylight MS78

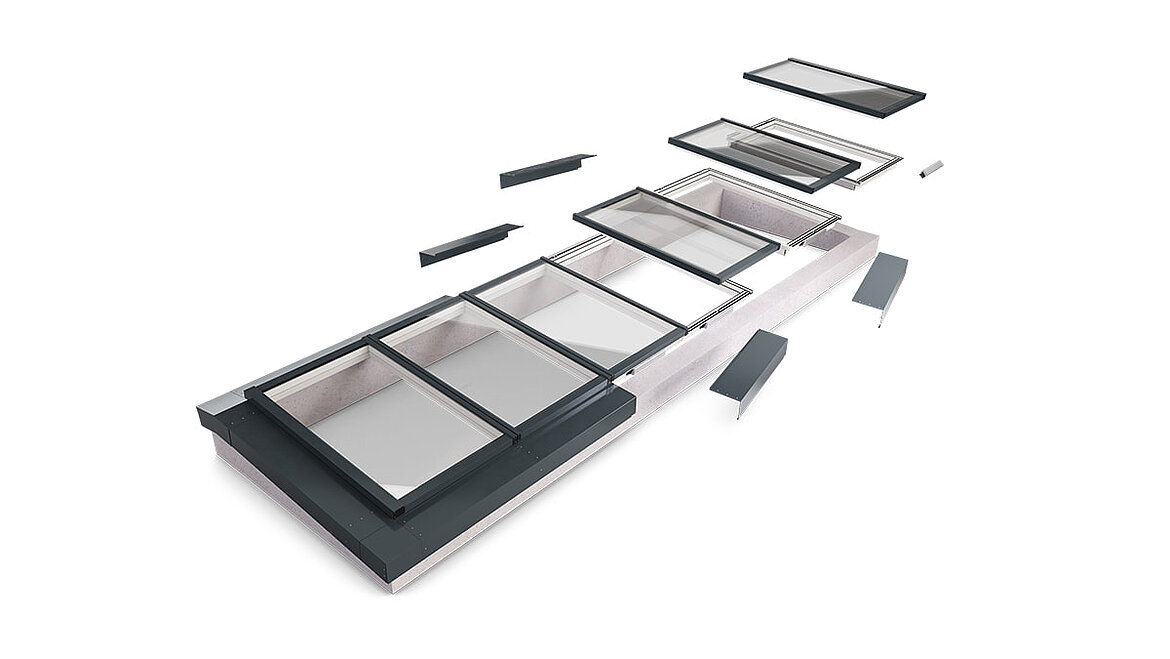

Modulair systeemontwerp

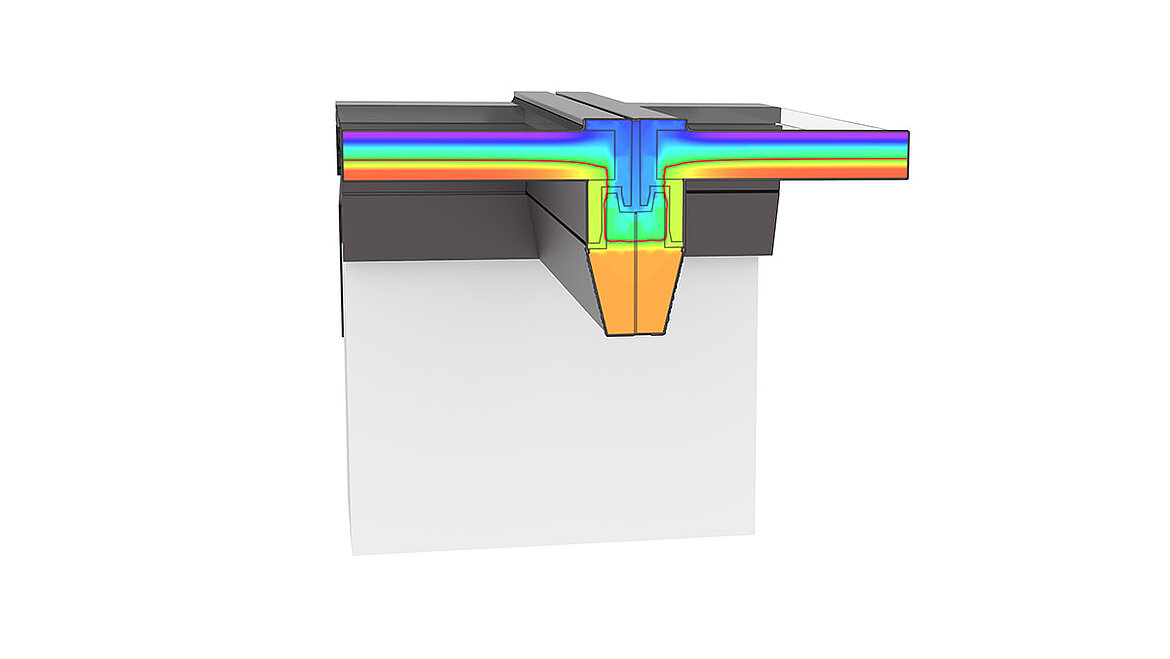

Bewezen energie-efficiëntie

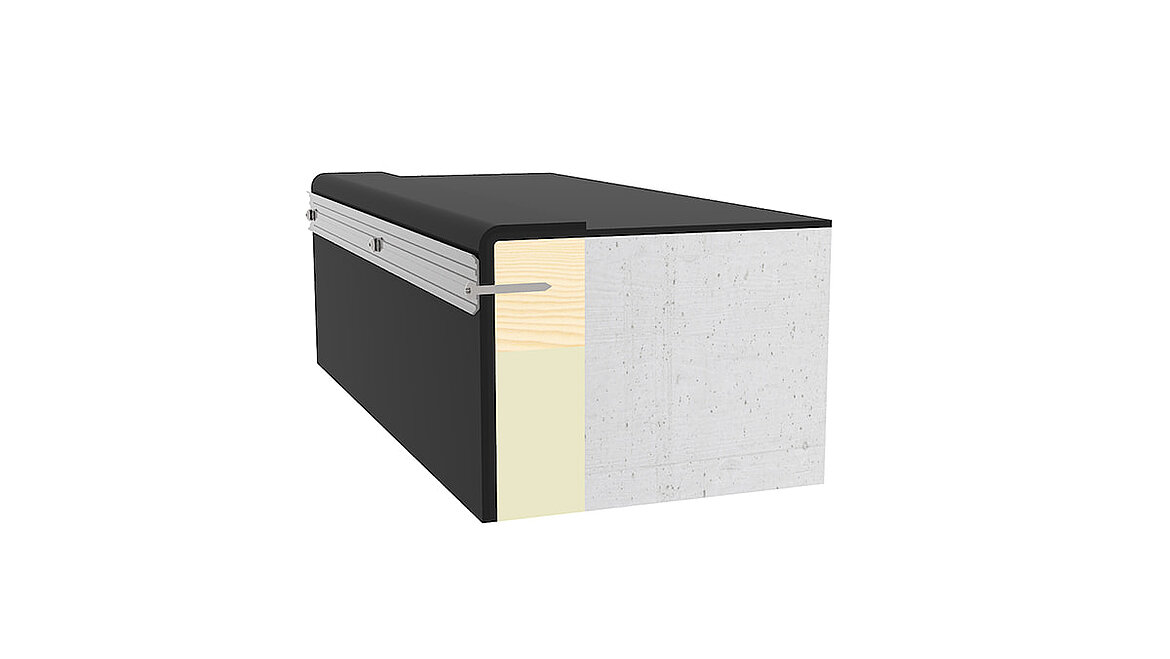

Aansluiting gebouw
Dankzij innovatieve krachtsafdracht kan onze LAMILUX Modular Glass Skylight MS78 rechtstreeks worden geïnstalleerd op dragende ondergronden zoals beton, hout en staal, zonder extra profielen. Dankzij het speciale ontwerp van ons glazen dak is er geen extra profiel nodig om een stabiele en veilige verbinding te creëren en om toleranties in de ondergrond te compenseren. Dit bespaart tijd en kosten tijdens de installatie en maakt het flexibeler wat betreft de eisen die aan de ondergrond worden gesteld.
De downloads
Modular Glass Skylight MS78
