Platdak Uitgang LAMILUX Flat Roof Access Hatch Comfort Swing
Individuele luxe – perfect daglicht
De Voordelen In Een Oogopslag
LAMILUX Flat Roof Access Hatch Comfort Swing
Design en comfort

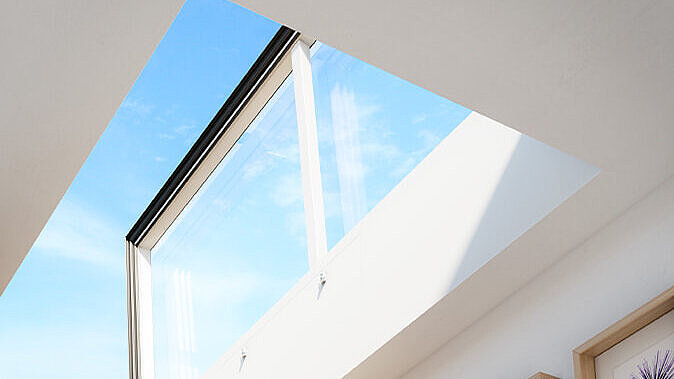

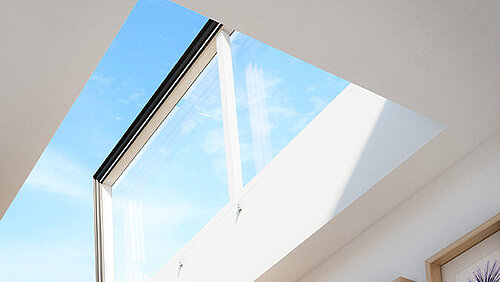

- Royale inval van daglicht

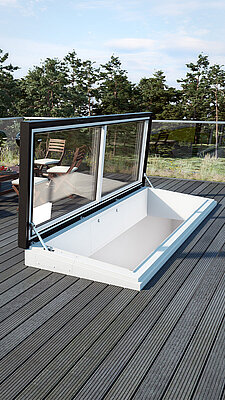

- Comfortabele uitgang naar het dakterras via een trap (extern)

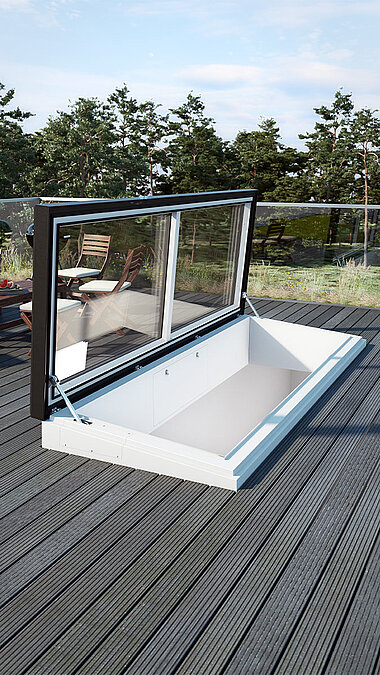

- De flat roof exit opent 84° in ca. 25 seconden
- Kiepmechanisme zorgt voor meer ruimte op het dakterras

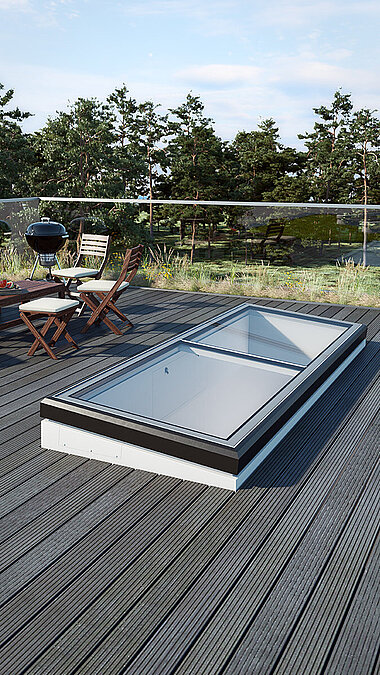

- Zelfreinigend door een schuin bovenelement en vlakke overgang van kozijn naar beglazing
- Traploze opening door hydraulische cilinder
- Alle mogelijke RAL kleuren leverbaar (randprofielen en kozijn)
- Vleugelsysteem, servomotor en bovenelement zijn in de fabriek volledig voorgemonteerd
- Openingszijde DIN links of DIN rechts selecteerbaar bij bestelling
Veiligheid
- Noodstopfunctie tijdens het sluitingsproces bewaakt door een sensor
- Sluiten en openen van het element via een sleutelschakelaar
- Kan bij stroomuitval met de hand worden geopend of gesloten met een hendel
- Rookafzuiging: Kan ook worden gebruikt als rookafzuigelement
- Voldoet aan DIN 18234 ter voorkoming van branduitbreiding op het dak zonder extra maatregelen.
- Standaard: Buitenruit gehard, binnenruit gelaagd
- Weerstand tegen externe blootstelling aan brand door rondvliegende vonken en stralingswarmte met classificatie B,roof(t1) volgens DIN EN 13501-5
- Doorvalbestendig en toegankelijk voor reinigings- en onderhoudsdoeleinden volgens DIN 18008-6
Efficiënt Energieverbruik
- Koudebrugvrije totaalconstructie
- Volledig thermisch geïsoleerd bovenelement
- Kan worden uitgerust met hoogwaardige functionele beglazingen
- Condens risico nihil
De Uitvoeringsvarianten
LAMILUX Flat Roof Access Hatch Comfort Swing
Beglazingsvarianten
| Benaming | Ug -waarde | Lichtdoorlatendheid | Totale energiedoorlatendheid | Geluidsisolatie |
| Thermisch glas W110 | 0,6 W/(m²K) | 72 % | 51 % | 39 dB |
| Thermisch glas W303 | 0,6 W/(m²K) | 49 % | 50 % | 39 dB |
| Zonwerend glas 60/30 S117 | 0,6 W/(m²K) | 55 % | 30 % | 39 dB |
| Zonwerend glas 60/30 S118 | 0,6 W/(m²K) | 37 % | 27 % | 39 dB |
| Zonwerend glas 50/25 S121 | 0,6 W/(m²K) | 47 % | 26 % | 39 dB |
| Zonwerend glas 50/25 S122 | 0,6 W/(m²K) | 31 % | 23 % | 39 dB |
| Zonwerend glas 70/37 S125 | 0,6 W/(m²K) | 62 % | 34 % | 39 dB |
| Zonwerend glas 70/37 S126 | 0,6 W/(m²K) | 42 % | 34 % | 39 dB |
Motoren

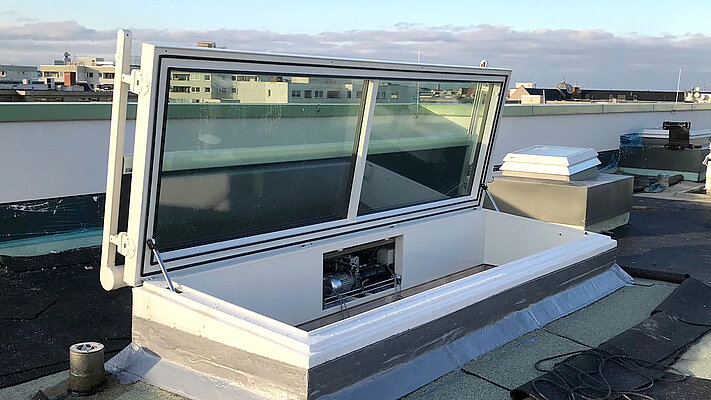

Een traploze opening vindt plaats over de gehele vleugel door één hydraulische cilinder per smalle zijde, die wordt bediend door een hydraulische eenheid met elektrische aandrijving (230 V). De Flat Roof Access Hatch Comfort heeft een eindschakelaar als openingsbewaking aan de tegenoverliggende smalle zijde van de exit en een fotocel voor de bewaking van het uitgangsgebied van het element. Om het element te openen, wordt de hydraulische eenheid bediend via een sleutelschakelaar met dodemanspositie.
Opstand - Stabiliteit En Thermische Isolatie

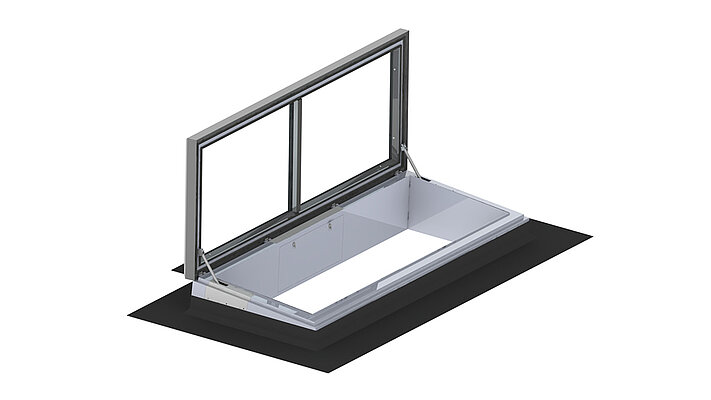

Het bovenelement (sparingsmaat afmetingen 100 cm x 300 cm of 100 cm x 350 cm) vormt de basis voor de constructie. De opstand zorgt voor een thermisch perfecte aansluiting op het gebouw. Het bovenelement bestaat uit een stalen constructie en is doorgaand geïsoleerd met minerale wol. De binnenzijde is verkrijgbaar met een gecoate aluminiumplaat, naar keuze in alle RAL Classic-kleuren en de buitenzijde met wit gepigmenteerd GRP. Het bovenelement voldoet aan DIN 18234 (verhinderen van het overslaan van de brand naar het dak zonder aanvullende maatregelen).
De hoogte van het bovenelement is 41 cm aan de dakrand en 50 cm aan de tegenoverliggende lange zijde. De helling van het oppervlak is 5°, waardoor een ideale zelfreiniging van het element wordt ondersteund
Efficiënt Energieverbruik

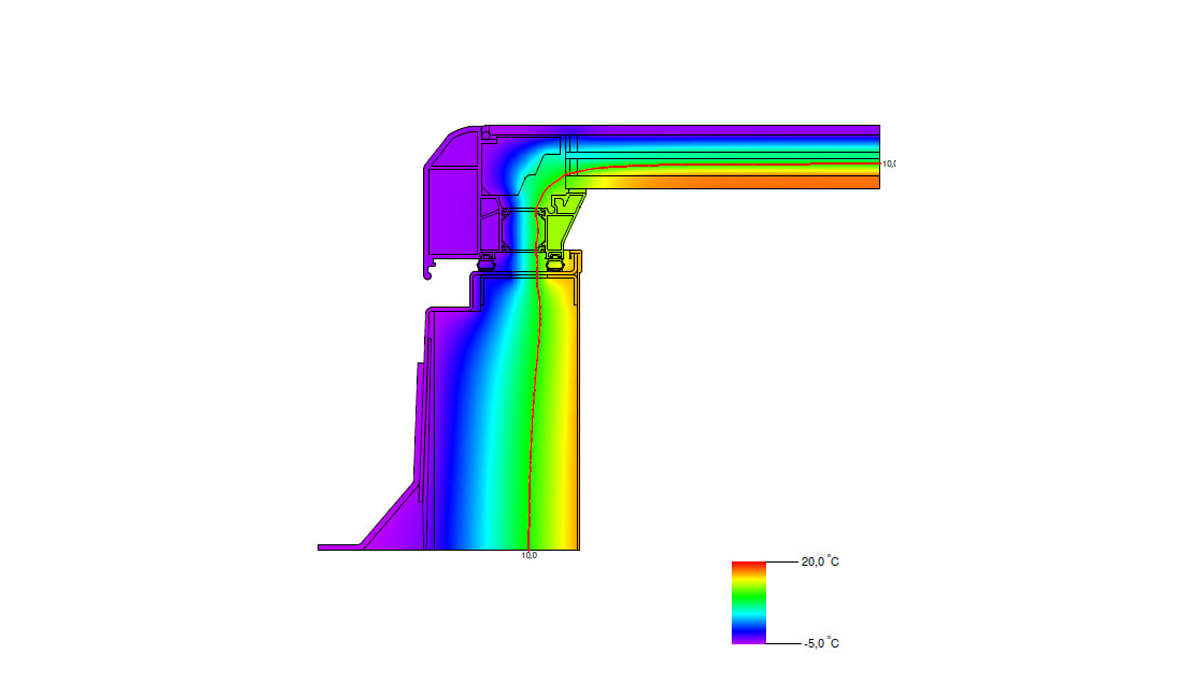

Onze LAMILUX Flat Roof Access Hatch Comfort Swing heeft optimale isotherme krommingen en daardoor een minimaal risico op condensatie. De flat roof exit heeft ook een hoge warmte-isolatie ter plaatse van de voegen.

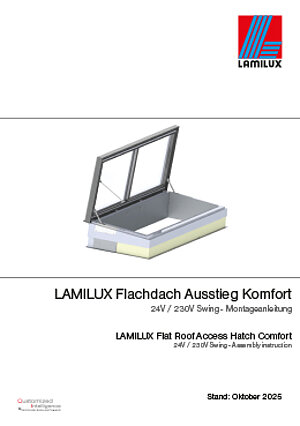

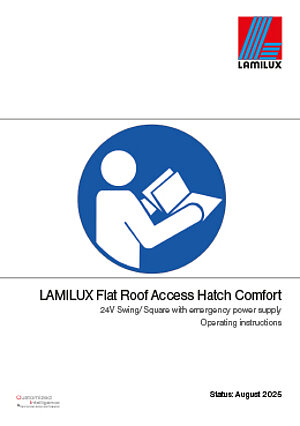

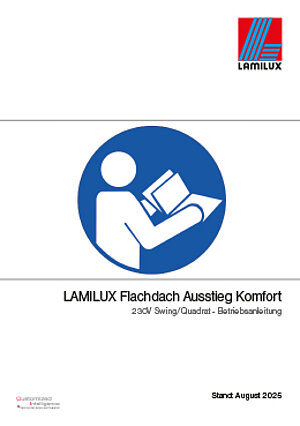

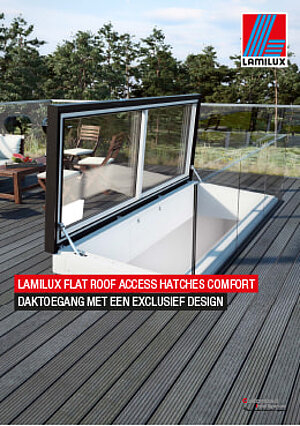

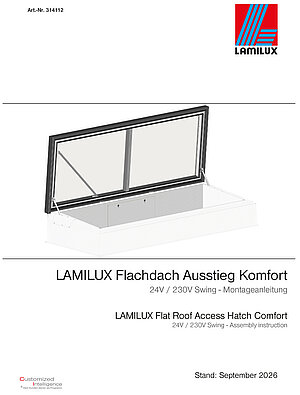

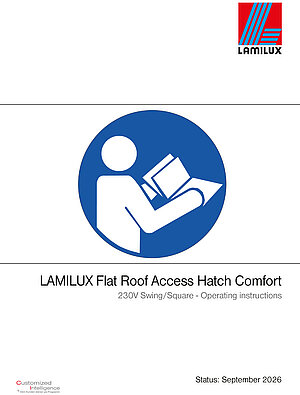

Downloads
LAMILUX Flat Roof Exit Comfort Swing
