Lichtstraat LAMILUX Continuous Rooflight W | R
Flexibel qua vorm, kleur en functionaliteit
De voordelen in een oogopslag
Lichtstraat LAMILUX Continuous Rooflight W | R
Efficiënt Energieverbruik
- Perfecte warmte-isolatie toegelaten door bouw- en woningtoezicht
- Modulair totaalsysteem dat bestaat uit talrijke, perfect op elkaar afgestemde, innovatieve componenten
- De binnen- en buitenliggende metalen bouwdelen zijn zowel in de draagconstructie als het kleppensysteem thermisch geheel van elkaar gescheiden
- Kunststof beglazingen met de laagste warmtedoorlatingscoëfficiënten
- Alle beglazingsvarianten bereiken de hoogste luchtdichtheid conform EN 12207 klasse 4
Stabiliteit, Veiligheid en RWA
- Effectieve afvoer met het lichtstraat LAMILUX Smoke Lift Continuous Rooflight W | R (DIN EN 12101-2), als tandem-seriële uitvoering
- Bij brand snelle opening via thermische activering, thermische- en CO2-activering op afstand of elektrische activering op afstand
- Alle rook- en warmteafvoertoestellen kunnen ook gecombineerd worden met ventilatiesystemen
- Maximale stabiliteit van de kleppensystemen in geopende toestand door verend aangebrachte articulerende dwarsarmen
- Het onderhoud wordt regelmatig en vakkundig door ons uitgevoerd
Getest en Gecertificeerd
De Algemene Bouwtechnische Toelating (ABZ): Duitse goedkeuring voor het beoogde gebruik
De Algemene Bouwtechnische Toelating (ABZ) wordt verstrekt door het Duitse Insitituut voor Bouwtechniek (DIBt). Dit certificaat is een beoordeling van de bruikbaarheid of de toepasbaarheid van een bouwproduct met het oog op de bouwtechnische eisen.
LAMILUX kwaliteitscertificaat – hiermee bewijzen we dat het daglichtsysteem consequent conform de producttoelatingen en de daarin vermelde technische standaarden is vervaardigd en opgeleverd. Wij maken ons beloftes waar!
Testcertificaten en europese Toelatingen
- Warmte-isolerende eigenschappen getest conform EN ISO 10077-1
- Slagregendichtheid getest conform EN 12208
- Luchtdichtheid getest conform EN 12207
- Brandgedrag van de beglazing geclassificeerd conform EN 13501-1
- Smeltbaarheid van de beglazing aangetoond conform DIN 18230-1
- RWA-installatie met enkele of dubbele klep getest en geclassificeerd conform EN 12101-2

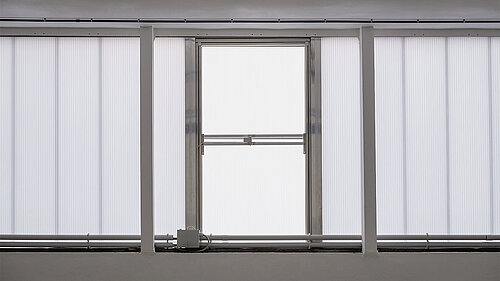

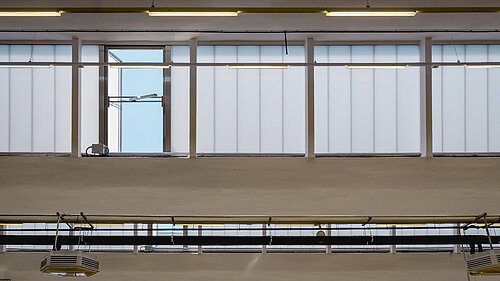

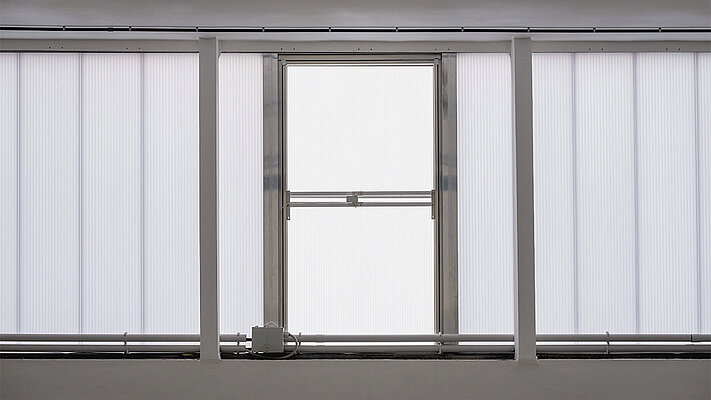

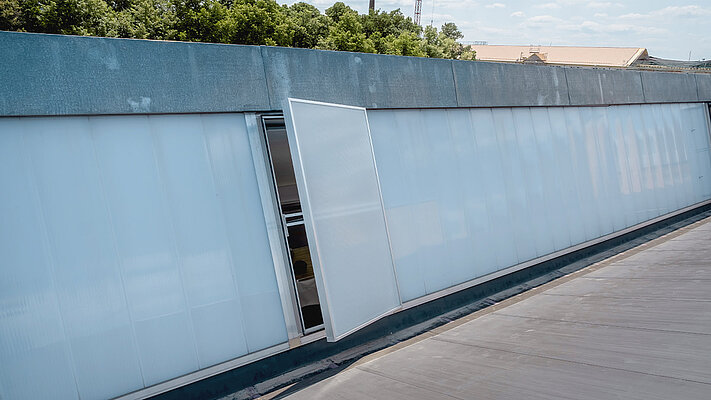

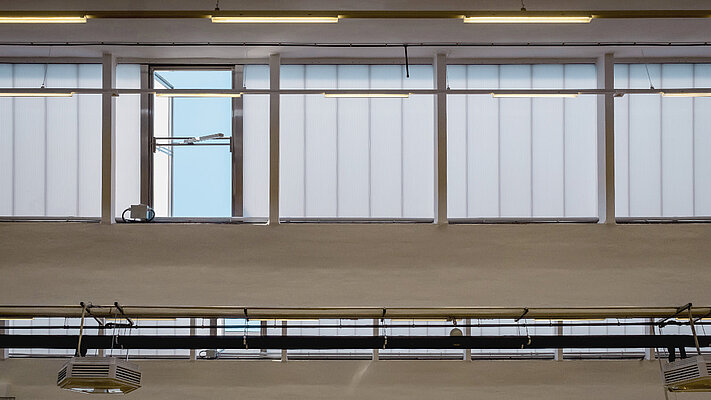

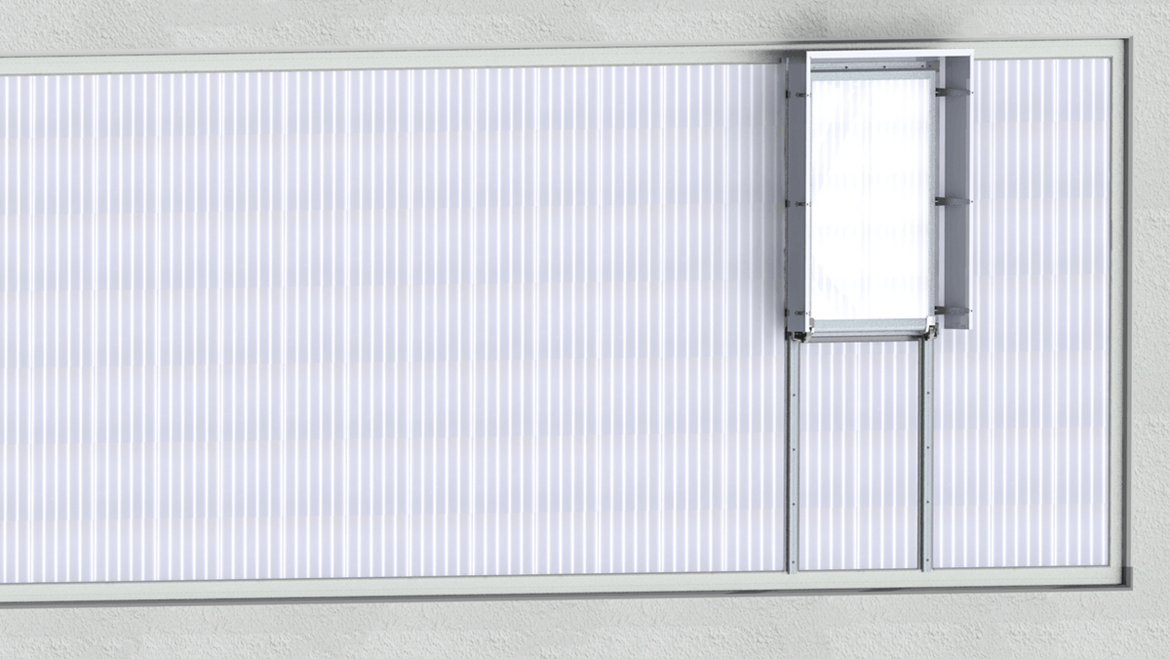

Kleppensystemen voor RWA en ventilatie
- Integratie als enkele klep of tandem-seriële enkele klep
- Handmatige of geautomatiseerde ventilatieregeling met elektrische motoren (24 V / 230 V) met spilaandrijving of pneumatische aggregaten met pneumatische cilinders
- Bij brand snelle opening via thermische activering, thermische- en CO2-activering op afstand of elektrische activering op afstand
- Energie-efficiënte regeling van de kleppensystemen voor een natuurlijke ventilatie met wind- en regensensoren en extra besturingscomponenten
- Optimale slagregendichtheid door een gelast afdichtingsframe
- Optimale isolatie
Afmetingen en waarden
Lichtstraat LAMILUX Continuous Rooflight W | R
Aerodynamisch effectief openingsoppervlak van het kleppensysteem bij 30° helling van de glasoppervlakken
| Hoogte (mm) | Breedte (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,67 m² | 0,97 m² | 1,29 m² | 1,32 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,56 m² | 2,99 m² |
| 1690 | 0,96 m² | 1,43 m² | 1,91 m² | 1,85 m² | 3,54 m² |
* alleen als tandem-seriële RWA
Aerodynamisch effectief openingsoppervlak van het kleppensysteem bij 45° helling van de glasoppervlakken
| Hoogte (mm) | Breedte (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,52 m² | 0,77 m² | 1,02 m² | 1,03 m² | 1,91 m² |
| 1100 | 0,68 m² | 1,00 m² | 1,33 m² | 1,32 m² | 2,44 m² |
| 1400 | 0,84 m² | 1,25 m² | 1,66 m² | 1,59 m² | 2,99 m² |
| 1690 | 0,99 m² | 1,49 m² | 1,98 m² | 1,89 m² | 3,54 m² |
* alleen als tandem-seriële RWA
Aerodynamisch effectief openingsoppervlak van het kleppensysteem bij 60° helling van de glasoppervlakken
| Hoogte (mm) | Breedte (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,50 m² | 0,74 m² | 0,99 m² | 0,96 m² | 1,84 m² |
| 1100 | 0,65 m² | 0,97 m² | 1,29 m² | 1,23 m² | 2,39 m² |
| 1400 | 0,81 m² | 1,21 m² | 1,61 m² | 1,53 m² | 2,93 m² |
| 1690 | 0,96 m² | 1,41 m² | 1,87 m² | 1,82 m² | 3,47 m² |
* alleen als tandem-seriële RWA
Aerodynamisch effectief openingsoppervlak van het kleppensysteem bij 90° helling van de glasoppervlakken
| Hoogte (mm) | Breedte (mm) | ||||
|---|---|---|---|---|---|
| 1000 | 1500 | 2000 | 2100 TS* | 4200 TS* | |
| 830 | 0,49 m² | 0,73 m² | 0,97 m² | 0,94 m² | 1,81 m² |
| 1100 | 0,64 m² | 0,95 m² | 1,26 m² | 1,21 m² | 2,31 m² |
| 1400 | 0,80 m² | 1,19 m² | 1,58 m² | 1,51 m² | 2,88 m² |
| 1690 | 0,94 m² | 1,38 m² | 1,84 m² | 1,78 m² | 3,41 m² |
* alleen als tandem-seriële RWA
